Стандарт

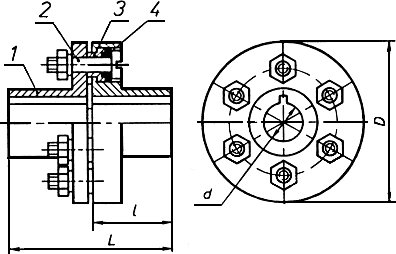

Муфта упругая втулочно-пальцевая 6,3-11-2 Т1 ГОСТ 21424-93
- Вид продукции:
- Стандартное изделие
- UIN
- 000010312602563
Характеристики
- Применение
- Для соединения соосных валов
- Тип
- Упругая втулочно-пальцевая
- Вариант исполнения полумуфты 1, -
- 2
- Вариант исполнения полумуфты 2, -
- 2
- Описание варианта исполнения
- С цилиндрическими отверстиями для коротких концов валов по ГОСТ 12080
- Номинальный крутящий момент (Mкр), Н*м
- 6,3
- Диаметр посадочного отверстия (d), мм
- 11
- Внешний диаметр (D), мм
- 71
- Общая длина (L), мм
- 43
- Длина посадочного отверстия (l), мм
- 20
- Допускаемая частота вращения, об/с
- 147
- Радиальное смещение осей валов, мм
- 0,2
- Угловое смещение осей валов, °
- 1,5
- Климатическое исполнение
- Т1
- Марка (НТД)
- СЧ20 (ГОСТ 1412-85)Задаётся производителем
- Условное обозначение
- Задаётся производителем
- Толщина покрытия, нм
- не нормируется
Материал
Покрытие
Информация предоставляется в справочных целях. Перед использованием проверяйте оригинальную документацию.
