Стандарт

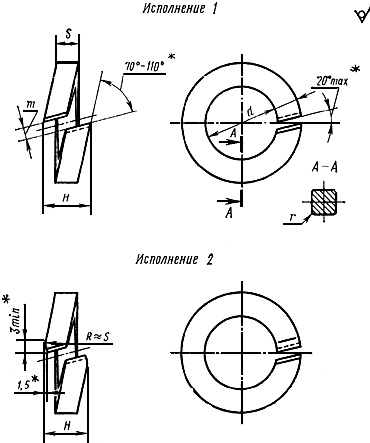

Шайба 2.24.132 ГОСТ 19115-91
- Вид продукции:
- Стандартное изделие
- UIN
- 000010946669033
Характеристики
- Диаметр резьбы (d), мм
- 24
- Номинальный диаметр (d), мм
- 26
- Толщина (s), мм
- 9
- Ширина (b), мм
- 9
- Радиус скругления (r), мм
- 2
- Высота в свободном состоянии (h), мм
- от 14 до 19,5
- Расстояние между срезами (m), мм
- 7,03
- Ширина острой кромки (k), мм
- 1,5
- Угол среза, °
- от 70 до 110
- Вариант исполнения, -
- 2
- Класс точности
- C
- Тип
- Пружинная
- Тип материала
- Сталь для пружинных шайб
- Марка (НТД)
- 65Г (ГОСТ 14959-79)
- Условное обозначение
- Н
- Толщина покрытия, мкм
- 2
Материал
Покрытие
Информация предоставляется в справочных целях. Перед использованием проверяйте оригинальную документацию.
